LMPK(MLPK)型(xing)分體式(shi)帶制動盤梅花彈性聯軸器

LMPK梅花彈(dan)性(xing)聯(lian)軸(zhou)器采用分體體式制(zhi)動(dong)(dong)盤設計，適用于需要制(zhi)動(dong)(dong)場合，更換彈(dan)性(xing)體時無需軸(zhou)向移動(dong)(dong)半聯(lian)。

分體式帶制動盤梅花彈性聯軸器,LMPK聯軸器,MLPK聯軸器,LMPK梅花聯軸器,MLPK梅花聯軸器,LMPK彈性聯軸器,MLPK彈性聯軸器,LMPK梅花形聯軸器,MLPK梅花形聯軸器,LMPK梅花型聯軸器,MLPK梅花(hua)(hua)型聯(lian)(lian)軸器,LMPK梅花(hua)(hua)彈(dan)性(xing)聯(lian)(lian)軸器,MLPK梅花(hua)(hua)彈(dan)性(xing)聯(lian)(lian)軸器,LMPK梅花(hua)(hua)形彈(dan)性(xing)聯(lian)(lian)軸器,MLPK梅花(hua)(hua)形彈(dan)性(xing)聯(lian)(lian)軸器

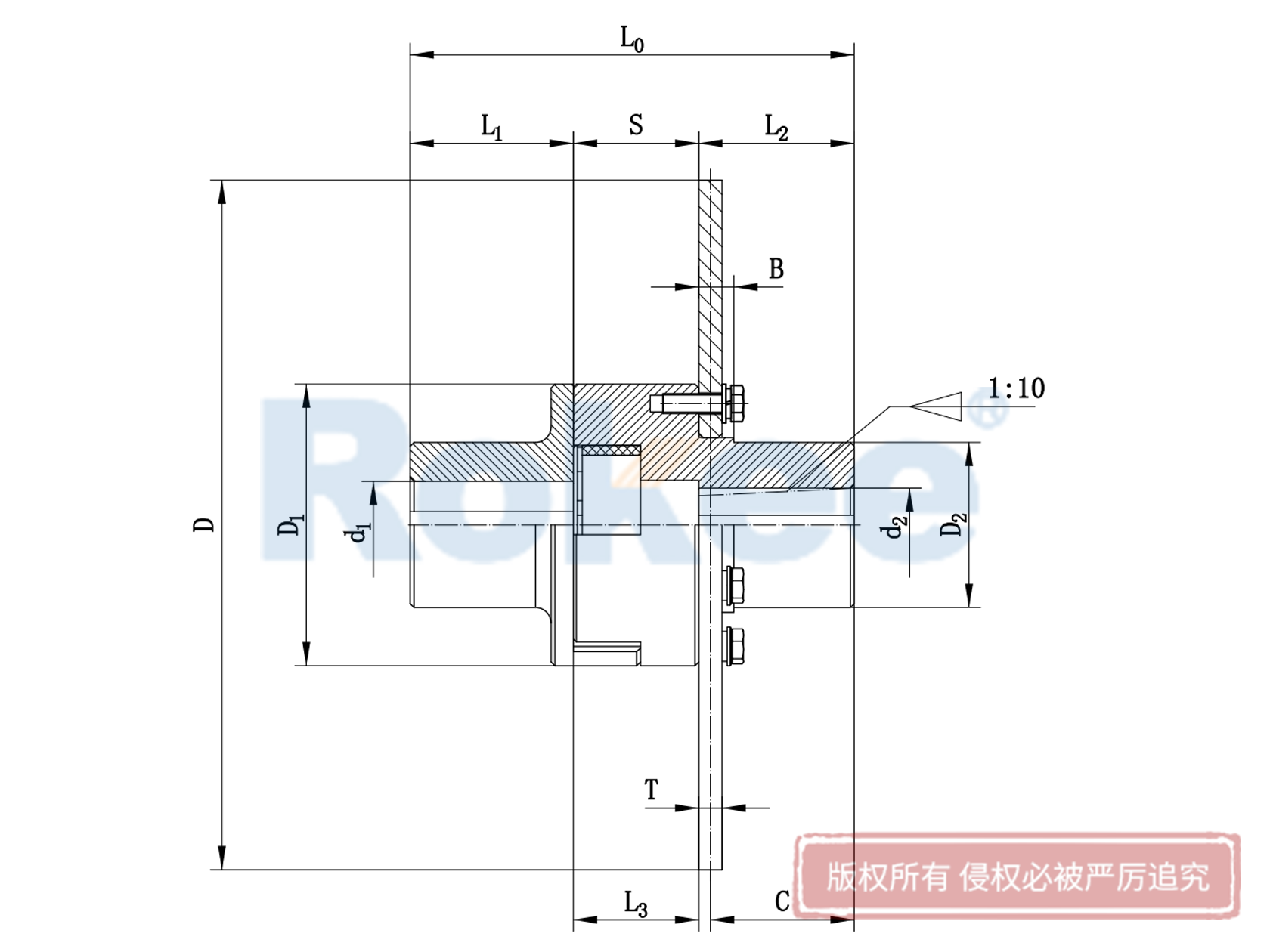

型號	原型號	公稱轉矩	制動力矩	許用轉速	基本尺寸 mm												彈性件	質量	轉動慣量I	徑向補償	角向補償
					基本尺寸 mm
					軸孔直徑	軸孔長度 L1L2	L0	S	L3	D1	D2	B	D3	R	C	D0×T
					軸孔直徑	軸孔長度 L1L2
		N·m	N·m	r/min	d₁、d₂	Y Z											型號	Kg		mm	（°）
LMPK7	LMPK6	630	1800	3500	35、38	82	231	67	71	145	85	22	65	2	70	355×20	MT6	28	0.279	1	1.5
					35、38										70	355×20		28	0.279
					40、42										100	400×20		34	0.452
					40、42										100	400×20		34	0.452
					45、48、50、55	112	291								95	450×30		51	0.99
					45、48、50、55	112	291								95	450×30		51	0.99
LMPK8	LMPK7	1120	2850	3250	45、48	112	291	67	71	170	110	28	80	2	95	400×30	MT7	51	0.66	1	1.5
					45、48											400×30		51	0.66
					50、55											450×30		58	1.02
					50、55											450×30		58	1.02
					60、63、65	142	351								125	500×30		68	1.51
					60、63、65	142	351								125	500×30		68	1.51
LMPK9	LMPK8	1800	4950	3000	50、55	112	300	76	81	200	135	28	95	2.5	94	450×30	MT8	62	0.80	1.5	1.5
					50、55	112	300								94	450×30		62	0.80
					60、63	142	360								124	400×30		63	1.16
					60、63											400×30		63	1.16
					65、70											500×30		82	1.66
					65、70											500×30		82	1.66
					71、75											560×30		92	2.48
					71、75											560×30		92	2.48
LMPK10	LMPK9	2800	7740	2800	60、63	142	364	80	86	230	160	35	116	2.5	124	500×30	MT9	97	1.78	1.5	1
					60、63	142	364									500×30		97	1.78
					65、70、71、75	172	424									560×30		108	2.61
					65、70、71、75											560×30		108	2.61
					80、85、90、95										154	630×30		126	3.98
					80、85、90、95										154	630×30		126	3.98
LMPK11	LMPK10	4500	11940	2600	70、71、75	142	379	95	101	262	180	40	140	2.5	124	500×30	MT10	115	2.12	1.5	1
					70、71、75	142	379								124	500×30		115	2.12
					80、85	172	439								154	560×30		133	2.96
					80、85											560×30		133	2.96
					90、95											630×30		145	4.33
					90、95											630×30		145	4.33
					100、110	212	519								194	710×30		173	6.66
					100、110	212	519								194	710×30		173	6.66
LMPK12	LMPK11	7100	17550	2250	80、85	172	455	111	117	300	200	40	150	3	154	630×30	MT11	180	4.70	1.8	1
					80、85											630×30		180	4.70
					90、95											710×30		197	6.92
					90、95											710×30		197	6.92
					100、110、120	212	535								194	800×30		232	10.5
					100、110、120	212	535								194	800×30		232	10.5
LMPK13	LMPK12	11200	29100	2000	90、95	172	469	124	130	360	225	45	210	3	154	710×30	MT12	256	8.22	1.8	1
					90、95	172	469								154	710×30		256	8.22
					100、110、 120、125	212	548								194	800×30		270	11.86
					100、110、 120、125	212	548								194	800×30		270	11.86
					130	252	628								234	900×30		311	17.66
					130	252	628								234	900×30		311	17.66
LMPK14	LMPK13	12500	40050	1800	100、110、120、125	212	548	124	130	400	240	50	235	3	194	900×30	MT13	307	12.82	1.8	1
					100、110、120、125	212	548								194	900×30		307	12.82
					130、140、150	252	628								234	1000×30		337	18.74
					130、140、150	252	628								234	1000×30		337	18.74
