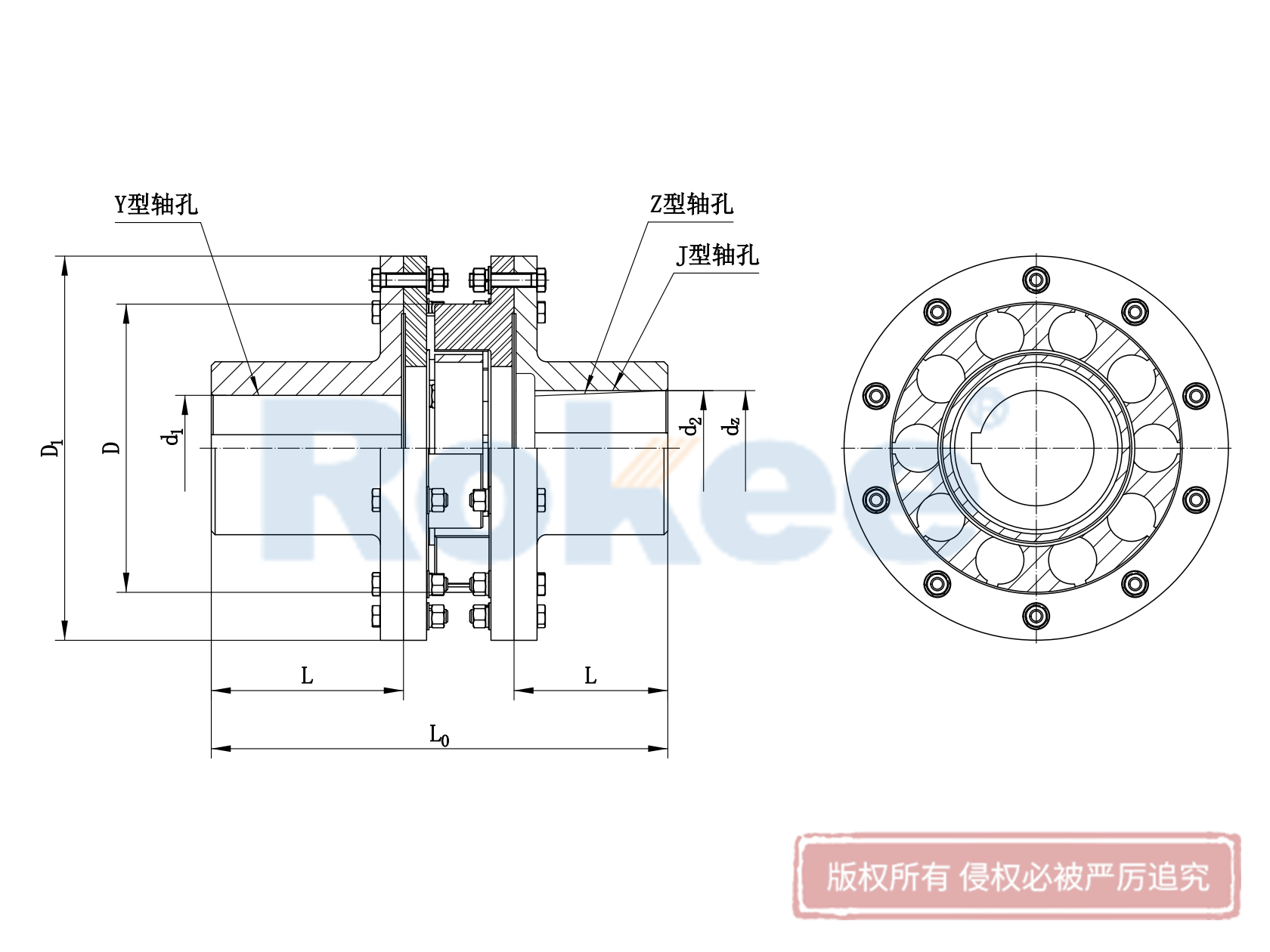

LMS(MLS)型(xing)雙法蘭型(xing)梅(mei)花彈性聯軸器

LMS梅花彈性聯軸(zhou)器采用雙過渡法(fa)蘭聯接，更換彈性體時無(wu)需軸(zhou)向(xiang)移動半聯。

雙法蘭梅花聯軸器,LMS聯軸器,MLS聯軸器,LMS梅花聯軸器,MLS梅花聯軸器,LMS彈性聯軸器,MLS彈性聯軸器,LMS梅花形聯軸器,MLS梅花形聯軸器,LMS梅花型聯軸器,MLS梅花型聯軸器,LMS梅花彈性聯軸器,MLS梅(mei)花(hua)彈(dan)性(xing)(xing)聯軸(zhou)器,LMS梅(mei)花(hua)形彈(dan)性(xing)(xing)聯軸(zhou)器,MLS梅(mei)花(hua)形彈(dan)性(xing)(xing)聯軸(zhou)器

型號	舊型號	公稱轉矩/N.m		許用轉速	軸孔直徑	軸孔長度		L	Lo	D	Dl	彈性件	重量	轉動慣量
		彈性件硬度				Y型	J1、J、Z型
		a/Ha	b/Hb			L	L1
		80±5	60±5	/r/min	d₁,d₂,d_z	L	L1					型號	/kg	/kg.m²
LMS1	MLS1	25	45	8500	12,14	32	27	35	98	50	90	MT1	1.33	0.0013
					16,18,19	42	30
					20,22,24	52	38
					25	62	44
LMS2	無	50	100	7600	16,18,19	42	30	38	108	60	100	MT2	1.74	0.0021
					20,22,24	52	38
					25,28	62	44
					30	82	60
LMS3	MLS2	100	200	6900	20,22,24	52	38	40	117	70	110	MT3	2.33	0.0034
					25,28	62	44
					30,32	82	60
LMS4	MLS3	140	280	6200	22,24	52	38	45	130	85	125	MT4	3.38	0.0064
					25,28	62	44
					30,32,35,38	82	60
					40	112	84
LMS5	MLS4	350	400	5000	25,28	62	44	50	150	105	150	MT5	6.07	0.0175
					30,32,35,38	82	60
					40,42,45	112	84
LMS6	MLS5	400	710	4100	30,32,35,38	82	60	55	167	125	185	MT6	10.47	0.0444
LMS6	MLS5	400	710	4100	40,42,45,48	112	84	55	167	125	185	MT6	10.47	0.0444
LMS7	MLS6	630	1120	3700	35,38	82	60	60	185	145	205	MT7	14.22	0.0739
LMS7	MLS6	630	1120	3700	40,42,45,48,50,55	112	84	60	185	145	205	MT7	14.22	0.0739
LMS8	MLS7	1120	2240	3100	45,48,50,55,56	112	84	70	209	170	240	MT8	21.16	0.1493
LMS8	MLS7	1120	2240	3100	60,63,65	142	107	70	209	170	240	MT8	21.16	0.1493
LMS9	MLS8	1800	3550	2800	50,55,56*	112	84	80	240	200	270	MT9	30.7	0.2767
					60,63,65,70,71,75	142	107
					80	172	132
LMS10	MLS9	2800	5600	2500	60,63,65,70,71,75	142	104	90	268	230	305	MT10	44.55	0.5262
					80,85,90,95	172	132
					100	212	167
LMS11	MLS10	4500	9000	2200	70,71,75,	142	107	100	308	260	350	MT11	70.72	1.1362
					80,85,90,95	172	132
					100,110,120	212	167
LMS12	MLS11	6300	12500	1900	80,85,90,95	172	132	115	345	300	400	MT12	99.54	1.9998
					100,110,120,125	212	167
					130	252	202
LMS13	MLS12	11200	20000	1600	90,95	172	132	125	373	360	460	MT13	137.53	3.6719
					100,110,120,125	212	167
					130,150,160	252	202
LMS14	MLS13	12500	25000	1500	100,110,120,125	212	167	135	383	400	500	MT14	165.25	5.1581
					130*,140,150	252	202
					160	302	242
