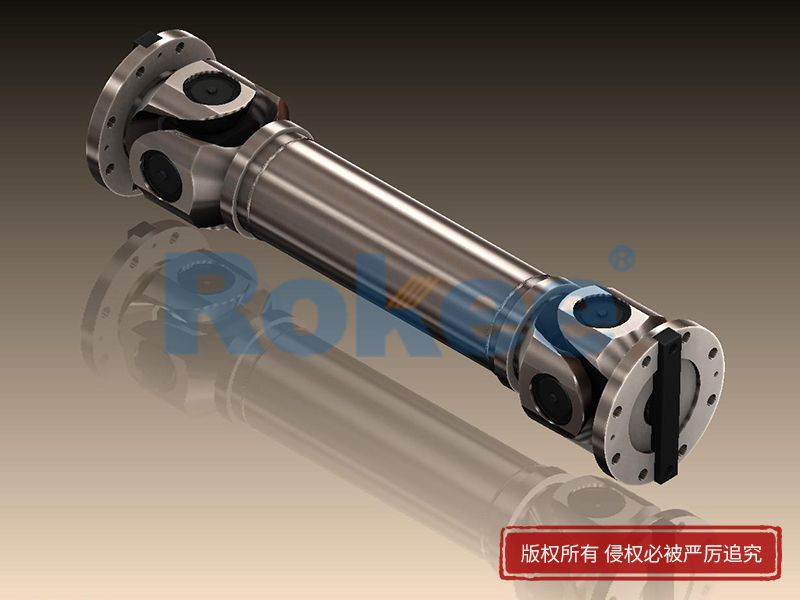

SWC-WH無伸縮焊接式十字萬(wan)向聯軸(zhou)器
SWC十字萬向(xiang)聯軸(zhou)器采用整(zheng)體(ti)式叉頭(tou)布局，主要用于軋(ya)鋼(gang)機械，起重(zhong)運(yun)輸機械等(deng)其他重(zhong)型(xing)裝備領域，回轉直徑(jing)可(ke)到1600mm，扭矩傳(chuan)遞距離可(ke)達(da)30m以上，是運(yun)用相當廣泛的(de)萬向(xiang)聯軸(zhou)器。
SWC-WH萬向軸,SWC-WH萬向聯軸器,SWC-WH十字萬向聯軸器,SWC-WH十字軸式萬向聯軸器,SWC-WH萬向節聯軸器,SWC-WH無(wu)伸縮焊接式十字萬(wan)向聯軸(zhou)器

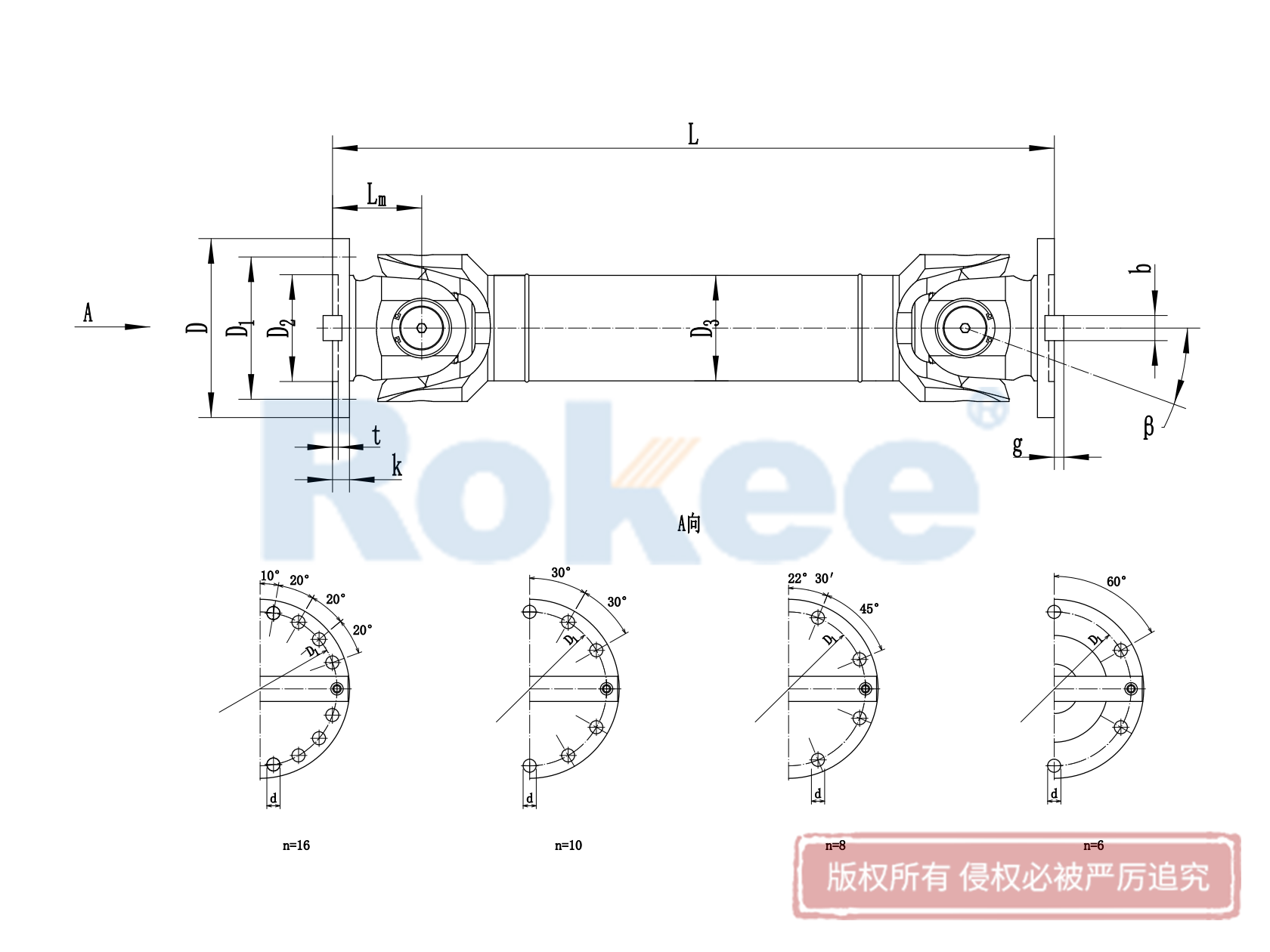

WH型無伸縮焊接式萬向聯軸器基本參數和主要尺寸（JB/T 5513-91）/mm
| 型號 | 回轉直徑D | 公稱轉矩 Tn/KN·m | 疲勞轉矩 Tt/kN·m | 軸線折角 β/(°)≤ | Lmin | D1 (js11) | D2 (H7) | D3 | Lm | n-d | k | t | b (H9) | g | 轉動慣量I/kg·m2 | 質量m/kg | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lmin | 增長100 | Lmin | 增長100 | |||||||||||||||
| SWC100WH | 100 | 1.25 | 0.63 | 25 | 243 | 84 | 57 | 60 | 55 | 6-9 | 7 | 2.5 | 0.0039 | 0.00019 | 4.5 | 0.35 | ||
| SWC120WH | 120 | 2.5 | 1.25 | 25 | 307 | 102 | 75 | 70 | 65 | 8-11 | 8 | 2.5 | 0.096 | 0.00044 | 7.7 | 0.55 | ||
| SWC150WH | 150 | 5 | 2.5 | 25 | 350 | 130 | 90 | 89 | 80 | 8-13 | 10 | 0.0371 | 0.00157 | 18 | 0.85 | |||
| SWC180WH | 180 | 12.5 | 6.3 | 25 | 480 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | 0.15 | 0.007 | 48 | 2.8 | ||
| SWC225WH | 225 | 40 | 20 | 15 | 520 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0.365 | 0.0234 | 78 | 4.9 |
| SWC250WH | 250 | 63 | 31.5 | 15 | 620 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 0.847 | 0.0277 | 124 | 5.3 |
| SWC285WH | 285 | 90 | 45 | 15 | 720 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 1.756 | 0.051 | 185 | 6.3 |
| SWC315WH | 315 | 125 | 63 | 15 | 805 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15 | 2.893 | 0.0795 | 262 | 8 |
| SWC350WH | 350 | 180 | 90 | 15 | 875 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16 | 5.013 | 0.2219 | 374 | 15 |
| SWC390WH | 390 | 250 | 125 | 15 | 955 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18 | 8.406 | 0.2219 | 506 | 15 |
| SWC440WH | 440 | 355 | 180 | 15 | 1155 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 15.79 | 0.4744 | 790 | 21.7 |
| SWC490WH | 490 | 500 | 250 | 15 | 1205 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 26.54 | 0.4744 | 1014 | 21.7 |
| SWC550WH | 550 | 710 | 355 | 15 | 1355 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 48.32 | 1.357 | 1526 | 34 |
