ROTL扭矩限制器說明

• 務請在使用扭力限制器之前仔細閱讀本使用說明并特別留意重要的安全事項。
• 采取措施確保只有詳細閱讀過本使用說明書或者經過培訓的員工才能安裝，操作或者維護扭力限制器。
• 因操作扭力限制器意味著與其直接接觸，因此在動手之前請務必關閉驅動設備，并在啟動電源處設置警告標志或者直接切斷電源以有效避免人身損害。
• 通常情況下扭力限制器在出廠前已經按照訂貨要求設定好安全扭力值，因此安裝時不必再次調整可以直接安裝使用，除非使用安全力矩要求發生變動。
• 禁止擅自修改扭力限制器結構和尺寸，否則Rokee對于造成的破壞性后果不負責任。
• 禁止超范圍潤滑導致摩擦系統的失效或者減弱，因此務必了解扭力限力的結構，避免不必要的潤滑。

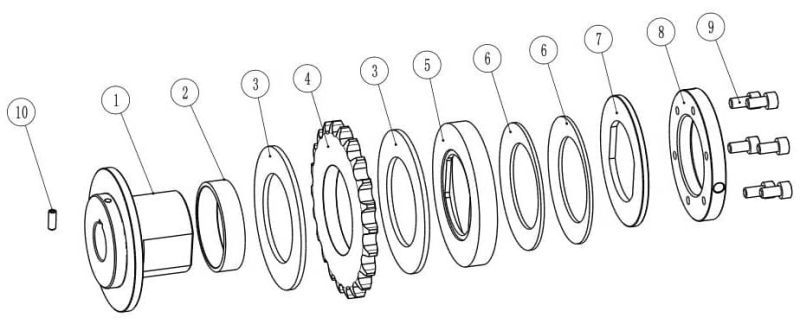

ROTL- 扭力限制器結構和組成

扭力限制器(qi)出(chu)廠時已經(jing)裝配完好。

ROTL-扭力限制器安裝

注(zhu)意：在安裝之前(qian)，請首先核對扭力(li)限制器的型號，孔徑和(he)待安裝軸是否一致

• 對于已經出廠設定好扭力值的扭力限制，只需檢查外觀是否臟污，損壞以及是否被油污染，確認良好后直接安裝。
• 將軸套裝入軸上正確位置，然后將軸套固定螺釘緊定，然后接入鏈條，傳動皮帶等即可正常使用。

安裝現場需(xu)要設(she)定(ding)扭矩(ju)的(de)(de)情形(xing)，請(qing)遵從(cong)以(yi)下(xia)安裝及設(she)定(ding)程序，以(yi)實現更好(hao)的(de)(de)性能(neng)：

• 檢查和清潔主動軸套，從動件，摩擦片，壓環等零部件及接觸面，確保不能有損傷和油污。

警告(gao)：臟(zang)污的(de)摩擦接觸件(jian)將極大影響扭(niu)力(li)限制器的(de)工(gong)作性(xing)能。

• 將軸套裝入軸上正確位置，將軸套固定螺釘緊定，然后將扭力限制器固定，不能讓其轉動。
• 放松調整螺母的緊定螺釘。
• 手工順時針用力轉動調整螺母，直到用力轉不動為止（確保正式調整之前蝶形彈簧已經充分接觸且各部件之間沒有間隙）。
• 使用勾形扳手順時針繼續轉動調整螺母直到要求的角度（圈數），也即推薦的扭力值（安全打滑轉矩）。轉動的角度請參考下面的扭力調整曲線圖，請對照型號區別調整。

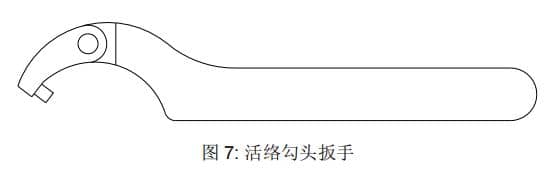

推薦的扳手規格

在調整到推薦的角度后，一般也即達到規定的安全扭力值，隨后請適當微調
調整螺母，使(shi)得壓環上的標(biao)記箭(jian)頭對準緊定(ding)螺栓(shuan)，然后交替擰緊緊定(ding)螺釘。

警告：扭力限制(zhi)器的調整不得大于規定(ding)的打滑(hua)力矩。

調整之前請注意區分彈簧的排列數量

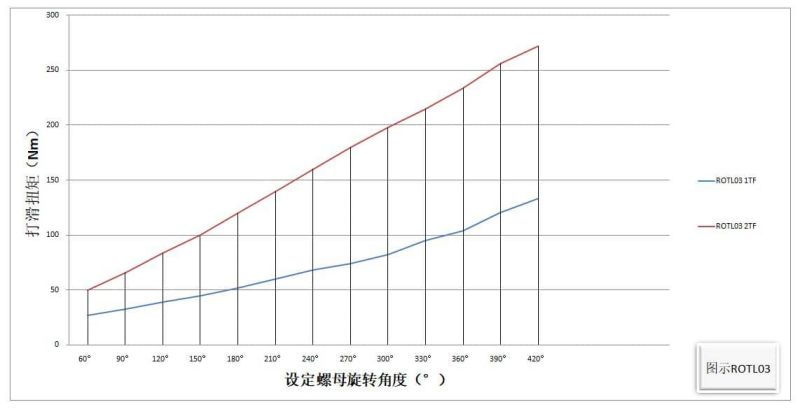

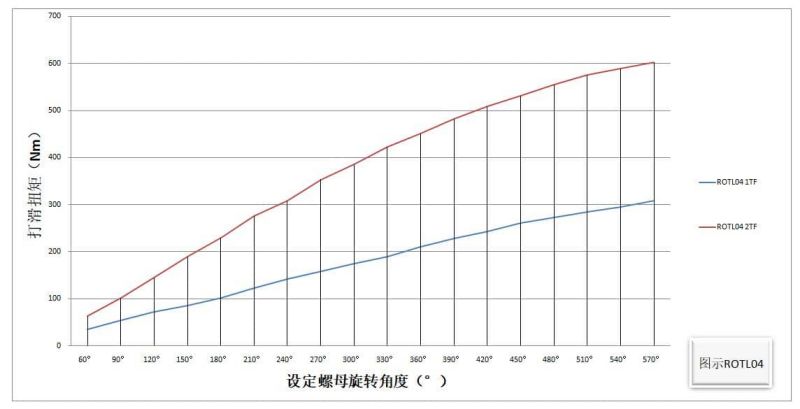

扭力調整曲線圖

警告！扭力調整曲線圖打滑力矩參照值是基于(yu)從動件是鋼質材料試驗得出。

在磨(mo)合(he)期(qi)（摩擦元件互(hu)相適應）或者(zhe)長(chang)時間不運轉亦或長(chang)期(qi)反(fan)復打滑后，設定的力矩會發(fa)生改變。繼續依照扭(niu)力曲線調整亦會出現結果偏差不準。

蝶形彈簧的排列形式

1TF
單片排列

2TF
雙片排列
